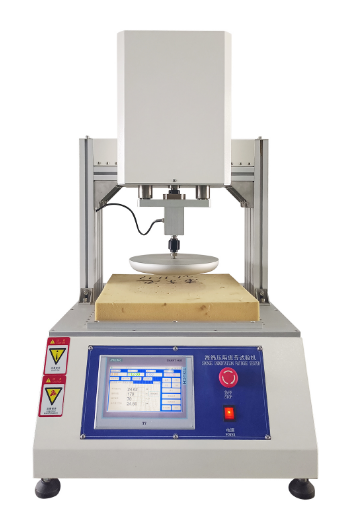

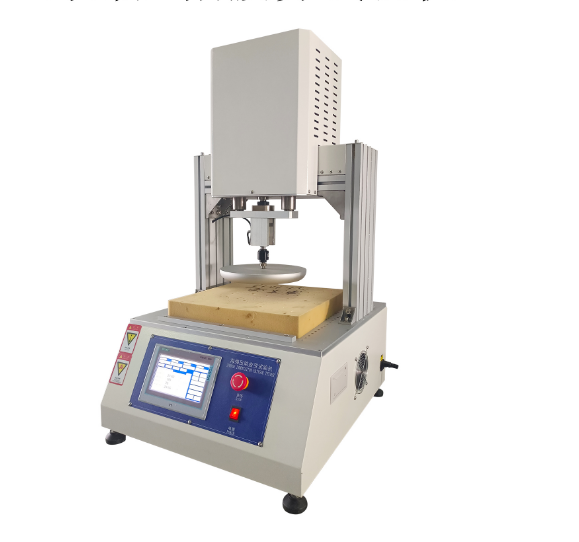

海綿泡沫壓陷硬度試驗儀GBT10807-2006軟質泡沫聚合材料硬度的測定(壓陷法)

2024-6-26 來源：作者：上海發瑞儀器閱讀：次【打印此頁】

海綿泡沫壓陷硬度試驗儀海綿大多為聚氨酯（PU）GBT10807-2006軟質泡沫聚合材料硬度的測定(壓陷法)

聚氨酯分類：軟泡硬泡彈性體膠粘劑（含密封劑）涂料這次的實驗是以軟泡為樣品

物理性質：壓陷硬度指數25%壓陷硬度/N65%/25%壓陷比75%緊縮變形回彈率拉伸長度伸長率

試驗儀器：“海綿壓陷試驗儀”、可進行金屬與非金屬、高分子資料等的拉伸、緊縮、彎曲、低周疲勞等項目的檢測，可根據客戶產品要求按GB、ISO、ASTM、JIS、EN等規范編制，能主動求取大實驗力，開裂力，屈服力，抗拉強度，抗壓強度，彎曲強度，彈性模量，伸長率，定伸長應力，定應力伸長等參數。

由實驗主機和控制系統兩部分組成，儀器選用計算機控制，能夠全程按照規范試驗數據，所有的操作在軟件里操作，實驗便利，操作簡略。可對實驗過程中的各種數據進行快速、精準的收集、處理，并可保存歷史數據、生成自定義報表、打印.

試驗儀器符合GB/T10807-89,ISO 2439-1980規范

試驗規范
l GB/T 10802軟質聚氨醋泡沫塑料
l GB/T 10807-2006 軟質泡沫聚合資料硬度的測定(壓陷法)
l GB/T 12825-2003 高聚物多孔彈性資料凹入度法硬度測定
l GB/T 18942.1-2003 高聚物多孔彈性資料緊縮應力應變特性的測定第1部分低密度資料
l ASTM D3574 軟質多孔資料--板、粘合及模制聚氨酯泡沫實驗方法
l GBT 26392-2011 慢回彈泡沫復原時間的測定

實驗要求
1、樣品邊長380+200mm，厚度為(50±2)mm，小于試驗厚度應疊加到試驗厚度；
2、假如試樣的泡孔結構具有方向性，則壓陷力所施加的方向應由供需雙方商定。通常，實驗時的壓陷方向應與產品實際使用時的受力方向一；
3、資料在生產后放置72h后方可進行實驗，能夠證明經放置16h或48h與72h的實驗結果之差不大于士10%，實驗能夠在放置16h 或 48h后進行；
4、實驗前將試樣放在不受彎曲變形和損壞的條件下，挑選GB/T2941-1991給定的下列其間一種環境條件，進行不少于16h的狀態調理；
l 溫度∶（23士2）℃，相對濕度∶（50士5）%;
l 溫度∶（27士2）℃，相對濕度∶（65士5）%；

操作步驟
根據GBT 10807-2006 軟質泡沫聚合資料硬度的測定（壓陷法）A法、B法、C法進行試驗；

設置參數：
1. 試驗速度：100min/mm
2. 試樣厚度：50mm

預壓：
對試樣施加5N的力量，記載其厚度，以100min/mm的速度壓入試樣70%，以同樣的速度卸載，履行三次；
無論是A法、B法、C法都要履行該步驟；

A法：
預壓結束后，立馬開端開端壓陷試樣厚度40%，堅持變形，等候30s,記載相應的力值；

B法：
1. 預壓結束后，立馬開端壓入試樣厚度25%，堅持變形，等候30s,測量力值；
2. 添加壓力，壓入試樣40%，堅持變形，等候30s，測量力值；
3. 持續添加壓力，壓入試樣65%，堅持變形，等候30s,測量力值；

C法：
預壓結束后，立馬開端壓陷試樣厚度40%，記載瞬時大力值，然后卸載；
注意：此方法是校驗壓陷硬度；

試驗結果剖析
根據GB/T10802-2006規范
1、產品按25%壓陷硬度分8個等級，為245N，196N，151N，120N，93N，67N，40N，22N。

2、產品按恒定復合重復壓陷疲勞性能分為AP,BP,CO,DP四種（此類不做介紹）

廣泛應用于計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

技術參數：可多段拉壓測試設置。

型號	FR-103C
**負荷	100N，200N，500N，1KN，2KN，5KN 10KN 20KN 以內自選一。
精度等級	0.5級
有效測力范圍	0.2％～100％（0.5級）
測力精度	示值的±0.5％以內
試驗機分辨率	**負荷1/100萬，內外不分檔，且全程分辨率不變
負荷傳感器	基本配置：拉、壓傳感器（**負荷）一只擴展配置：可加配多個傳感器
有效試驗寬度	400mm(可按客戶要求加寬)
有效拉伸空間	400、500、700mm（可按客戶要求加高）
試驗速度范圍	0.001～500mm/min
位移測量精度	示值的±0.2％以內
變形測量系統（根據需求選配）	擴展配置：大變形:**小標距10mm、變形范圍：800mm大變形示值誤差：示值的±0.5%以內；大變形測量分辨力：0.008mm
變形測量精度	示值的±0.5％以內（可根據客戶要求選配大變形或小變形）
試臺安全裝置	電子限位保護
試臺升降裝置	點動
試臺返回功能	包括手動或自動功能、試驗結束后自動或手動以**速度返回試驗初始位置
超載保護	超過**負荷10％，機器自動保護
夾具配置	拉伸夾具一套
主機尺寸	7005302200 mm
動力系統	伺服電機+驅動+高精度滾珠絲桿
電源	220V、50HZ、
功率	0．75KW（根據不同力值需求，標配不同功率電機）
主機重量	（約）500 Kg
